Un premier pas chez le docteur Gustin et ses Lithinés (qui on vraiment existés au début du 20e Siècle, nous en reparlerons…), le docteur Gustin fatigué de fabriquer des sachets que l’on met dans de l’eau pour qu’elle pétille, a décidé de produire de façon industrielle, dans des tonneaux.

J’avais au départ voulu réaliser une maquette Hoe avec un plan de 40 par 80 cm, mais je me suis vite rendu compte que le réseau qui m’avait inspiré, était monté avec de la voie Egger Bahn (plutôt serrée) et qu’avec ma voie Hoe de 80 (que j’avais déjà) les choses allaient être difficiles…

Je change mon fusil d’épaule.

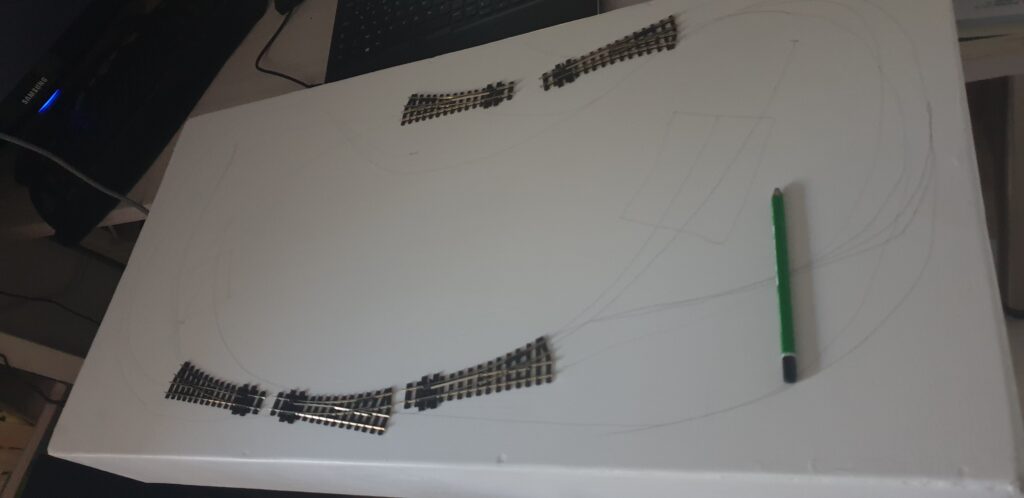

Je repars sur une autre idée avec cette fois ci une structure avec un séparateur de 55 par 80 cm (j’ai donc 15 cm à rajouter sur la largeur). Une maquette inspiré d’un réseau Néerlandais des années 2000.

Rapidos croquis du réseau : Les Lithinés du docteur Gustin, le petit réseau est en Analogique :

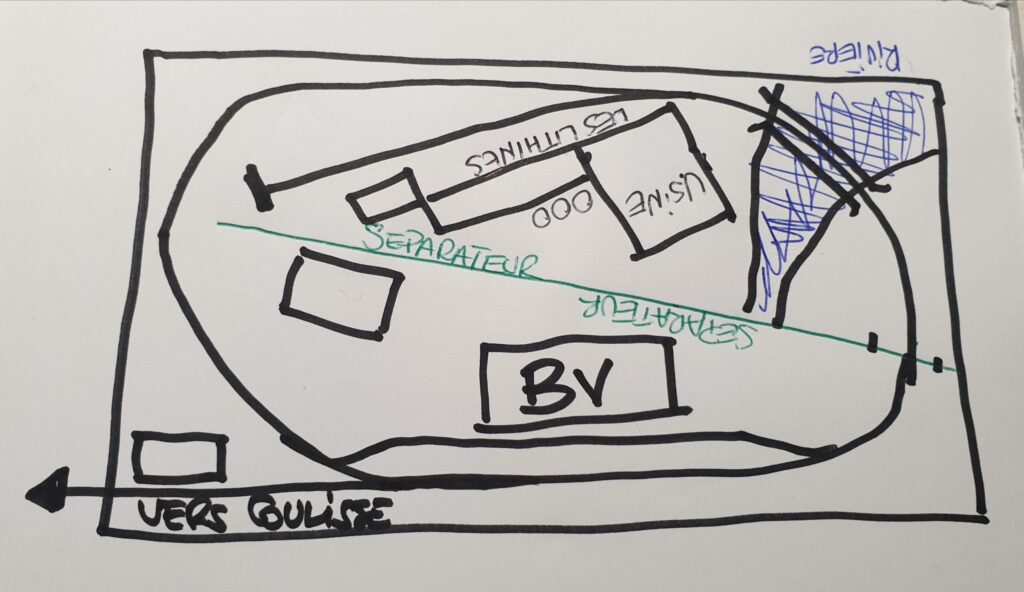

Croquis 1 – Une voie avant qui ira vers une coulisse de 55 par 30 cm avec 3 voies de stockage. En bas du séparateur, un Bâtiment Voyageur.

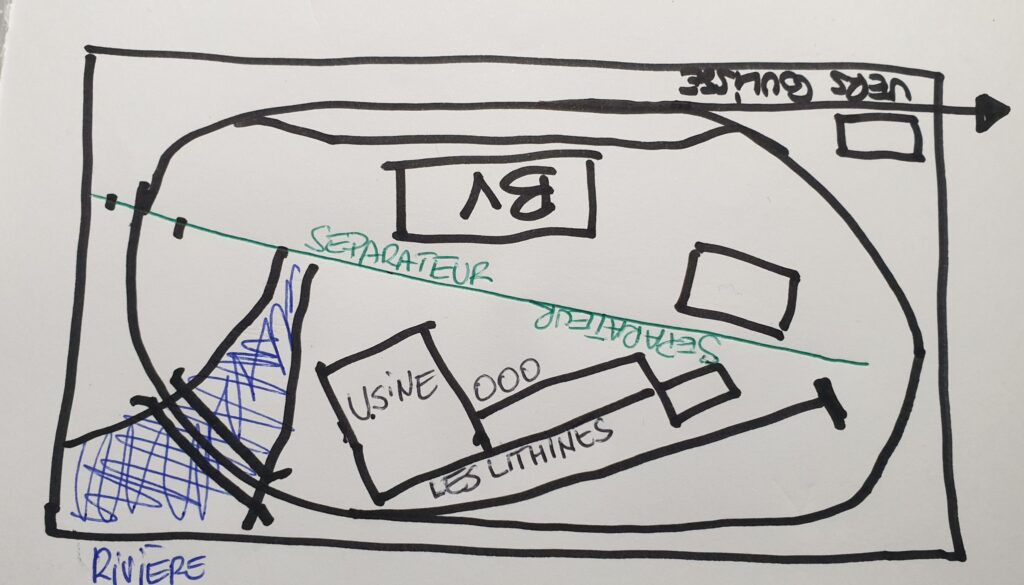

Croquis 2 : Réseau dans l’autre sens, une rivière à gauche et à l’arrière d’un embranchement particulier, les bâtiments de l’usine des lithinés du docteur Gustin avec sa mise en tonneau (du tout prêt qui pétille)

Besoin de colle à bois, de contreplaqué 10 mm pour le contour et 5 mm pour la plateforme des rails. Tout est fait avec du bois de récupération.

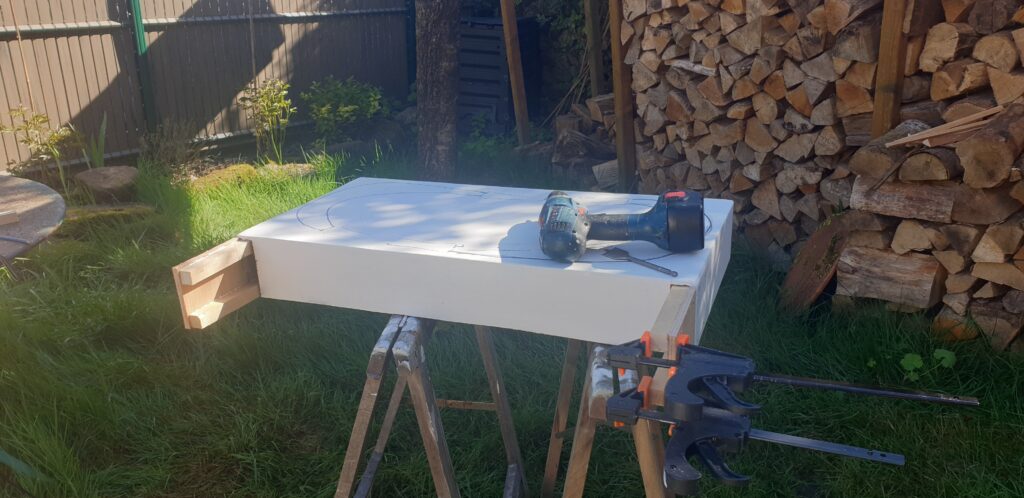

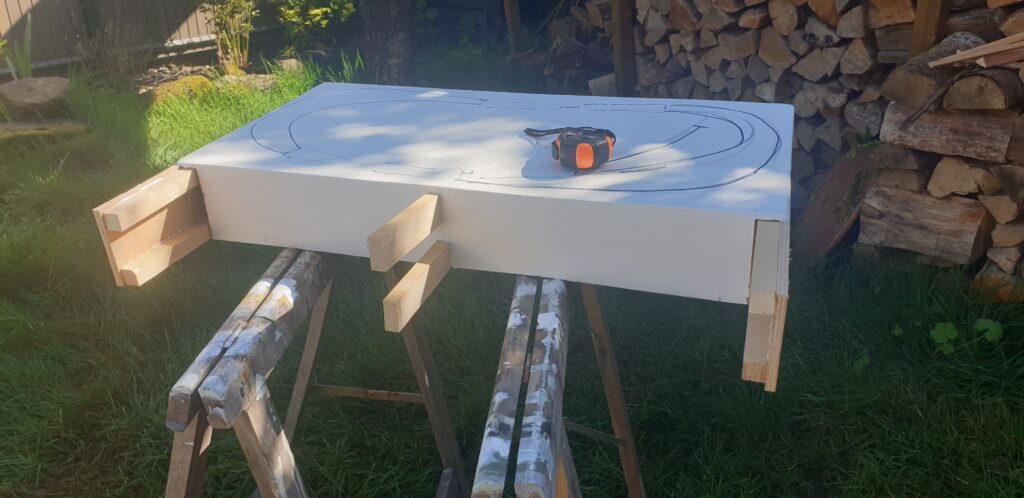

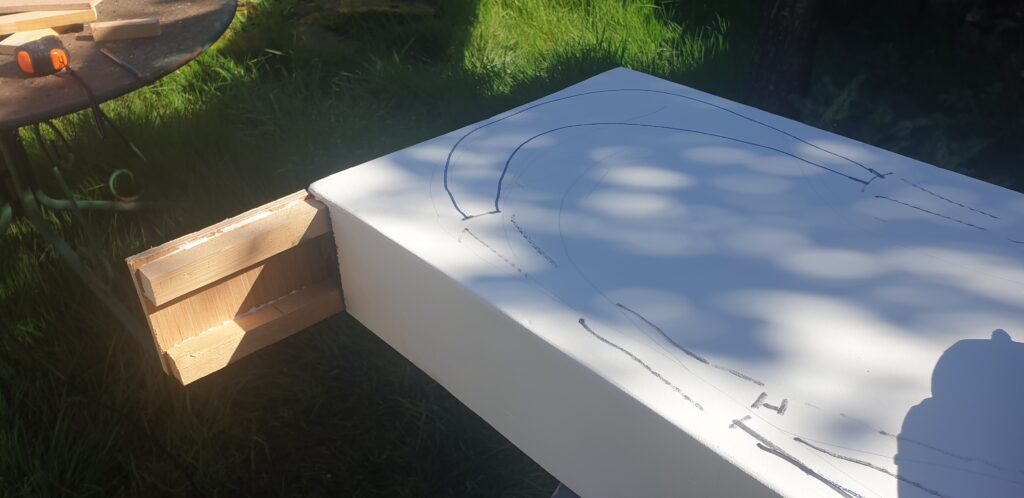

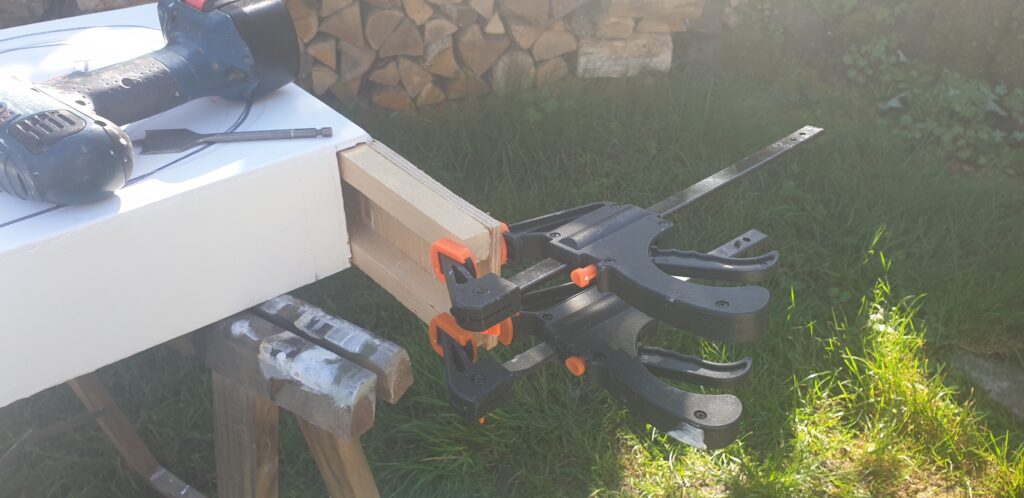

Je vais donc fixer des chandelles au plateau initial pour »rallonger » et rajouter 15 cm de plateforme et la structure autour.

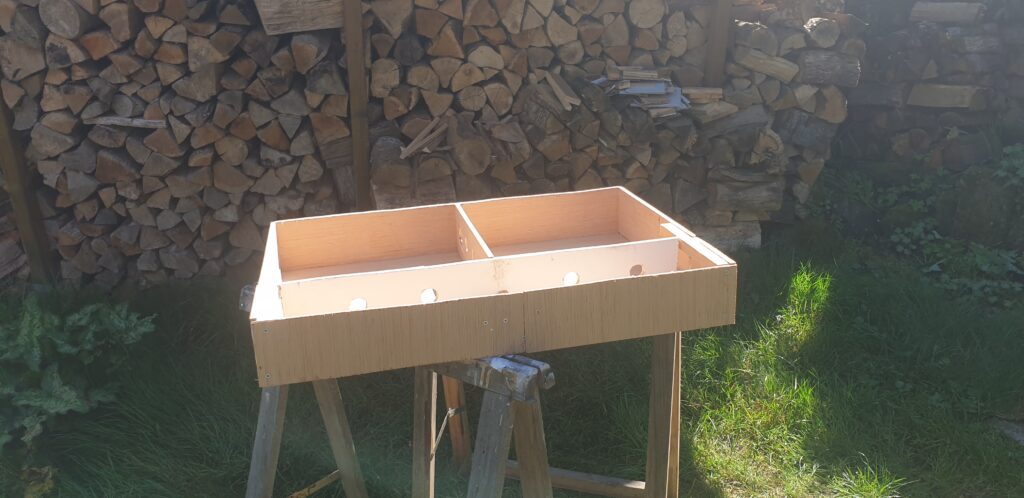

L’intérieur de la structure doit être pratique.

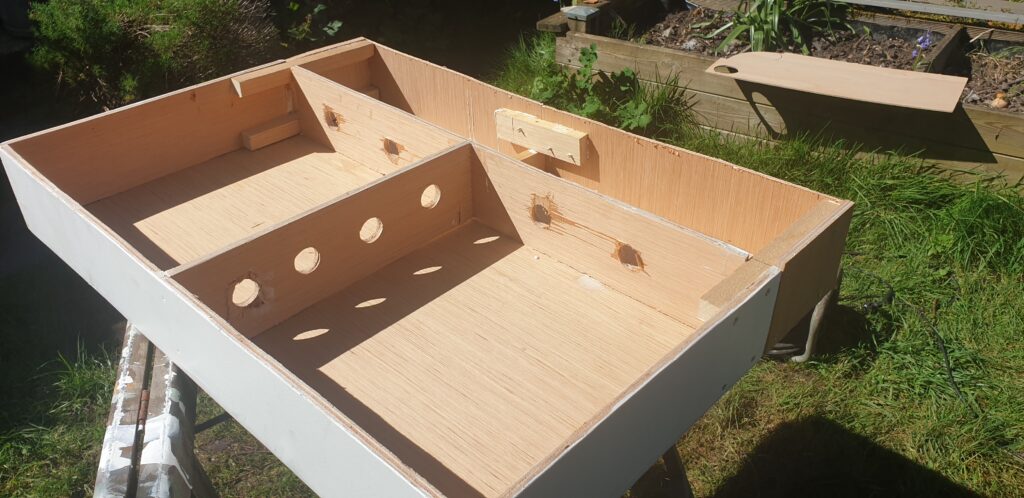

Pose de renforts pour solidifier le tout.

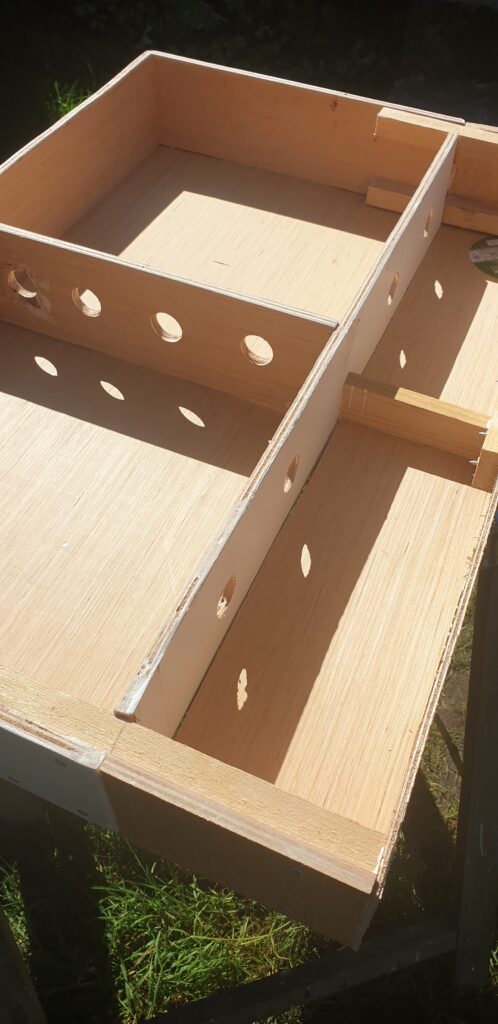

Je perce des trous de diamètre 30 mm réguliers, je vais faciliter ainsi le passage du câblage sur les différentes parties du réseau.

je vérifie bien que les renforts ne soient pas situés sur les points de fixation des aiguilles prévues (donc des moteurs à venir).

La pose du séparateur

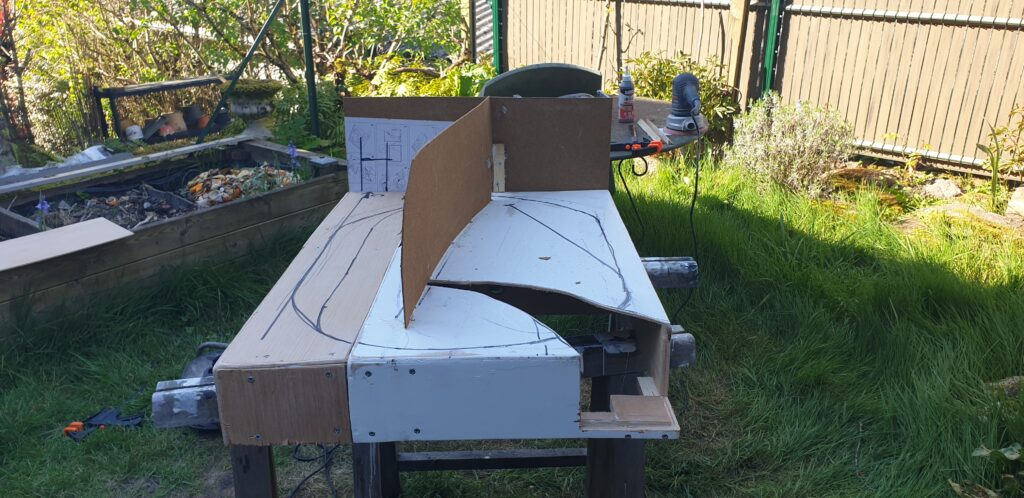

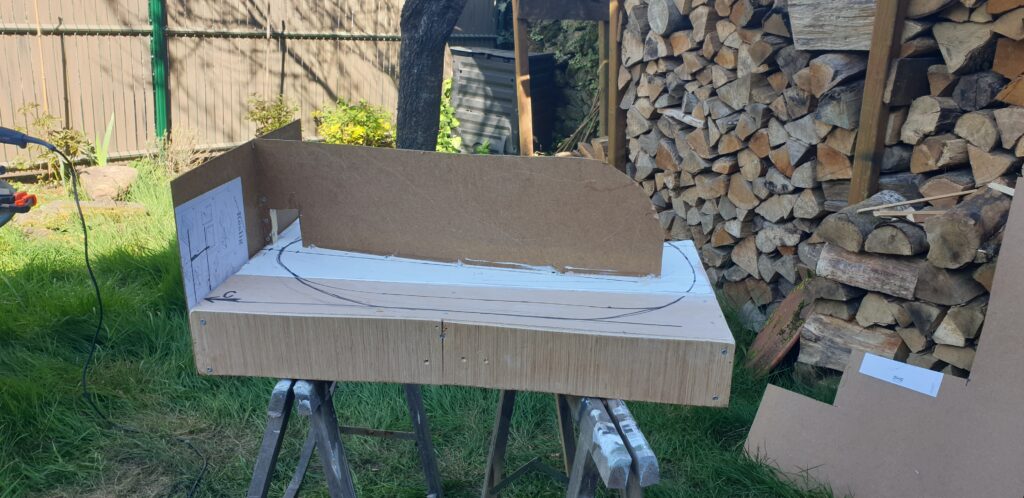

Quand ma structure est terminée je pose mon séparateur (medium 3mm) qui portera le fond de décor photo, Je découpe les ouvertures (passage entre les deux parties – Sortie vers la coulisse) ainsi que la partie du pont pour enjamber la rivière.

L’aventure menuiserie se termine !

Le réseau comporte donc une boucle avec un séparateur qui oppose deux situations :

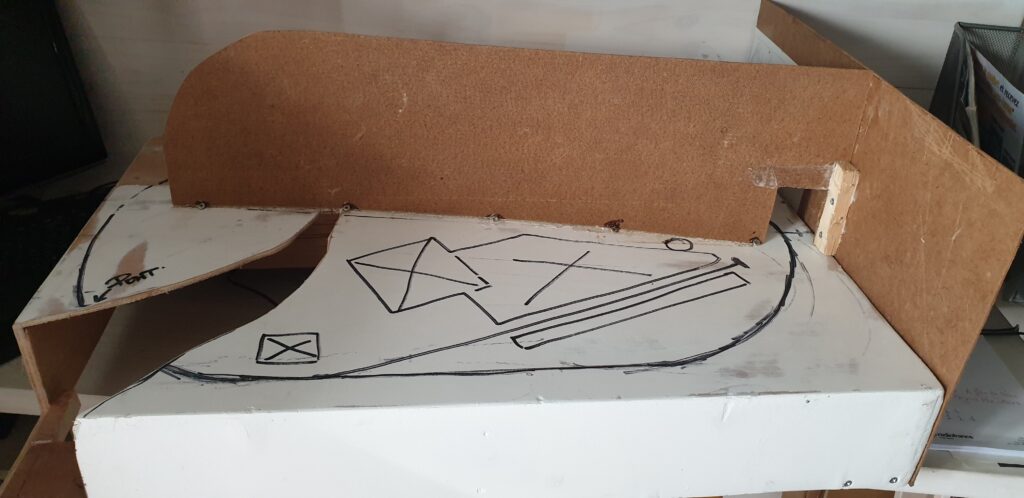

• De ce coté une usine (Les Lithinés du docteur Gustin avec un EP (embranchement particulier ) et un pont sur la rivière à gauche en creux.

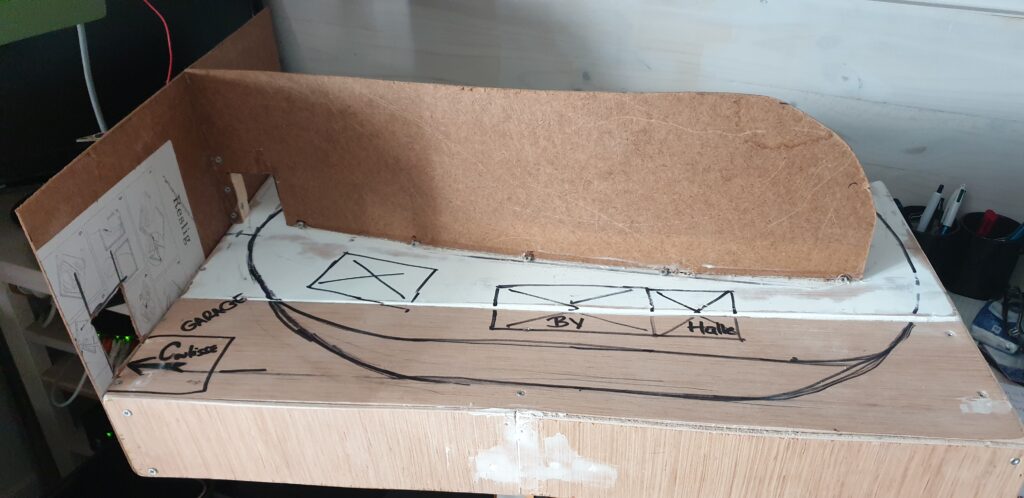

• De l’autre coté une gare avec deux voies et aussi la sortie vers la coulisse qui sera faite plus tard.

Ca peut paraitre très brut mais pas d’inquiétude les choses vont s’affiner petit à petit.

C’est SIMPLE et EFFICACE, c’est fait dans le jardin en une journée. Pour ce réseau pas besoin de pieds c’est une maquette qui sera posé sur une table. Voila le travail. Je vais passer à la pose des rails.
