Construction du réseau ferroviaire miniature ZONE 11 : un module industriel compact et inspiré
Quand on manque de place, il faut redoubler d’ingéniosité. Impossible de dépasser ou d’empiéter sur l’espace des autres membres de la famille : chaque centimètre compte. C’est justement cette contrainte qui a donné naissance au projet ZONE 11, un réseau ferroviaire miniature industriel compact, pensé pour allier réalisme, modularité et plaisir d’exploitation.
Depuis longtemps, je cherche à mener plusieurs projets ferroviaires en parallèle afin de varier les plaisirs, les ambiances, les articles et les vidéos.
Plusieurs réalisations sont donc actuellement en cours :
- le mini réseau HOe « Les Lithinés du Docteur Gustin » ;
- le grand réseau HO qui fait presque le tour de la pièce ;
- et cette fameuse ZONE 11.
ZONE 11 : un réseau industriel HO compact
Cette ZONE 11 est avant tout une zone industrielle miniature. Son nom n’a pas été choisi au hasard : “ZONE” est l’anagramme de “onze”. Un clin d’œil simple mais efficace pour identifier ce nouveau module ferroviaire.
Le projet est largement inspiré de la célèbre Rue de Suède réalisée par Yann Baude dans un hors-série de Loco Revue publié en 2016 : le HSLR 48. Cette référence constitue une excellente base de réflexion pour concevoir un décor urbain et industriel crédible dans un espace réduit.
Dimensions du module ferroviaire
Le réseau miniature ZONE 11 a été conçu pour rester compact tout en offrant un vrai potentiel de décor et d’exploitation.
Dimensions du réseau
- Longueur : 1,50 m
- Profondeur : 50 cm
- Hauteur : 40 cm
Ce format permet une intégration facile dans une pièce tout en conservant une bonne accessibilité pour la construction, le câblage et l’entretien.
Construction de la structure du réseau

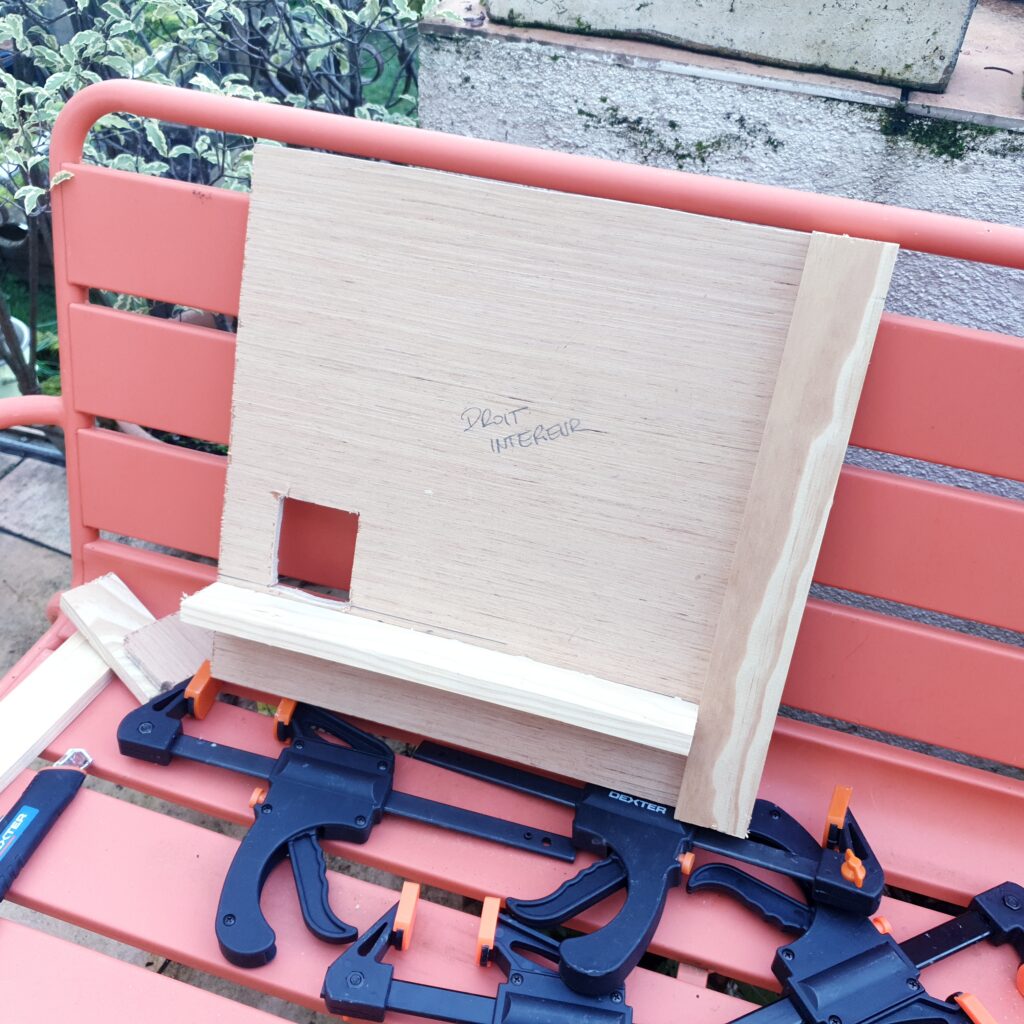

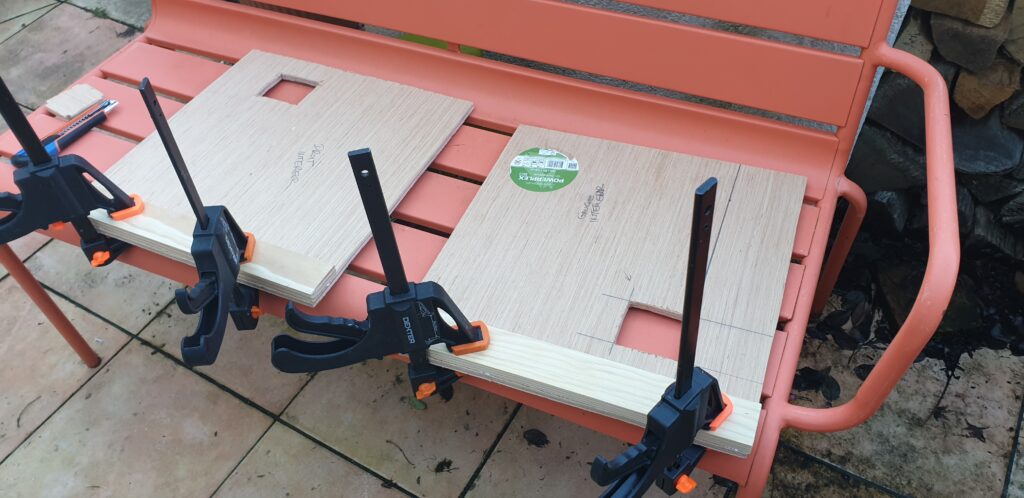

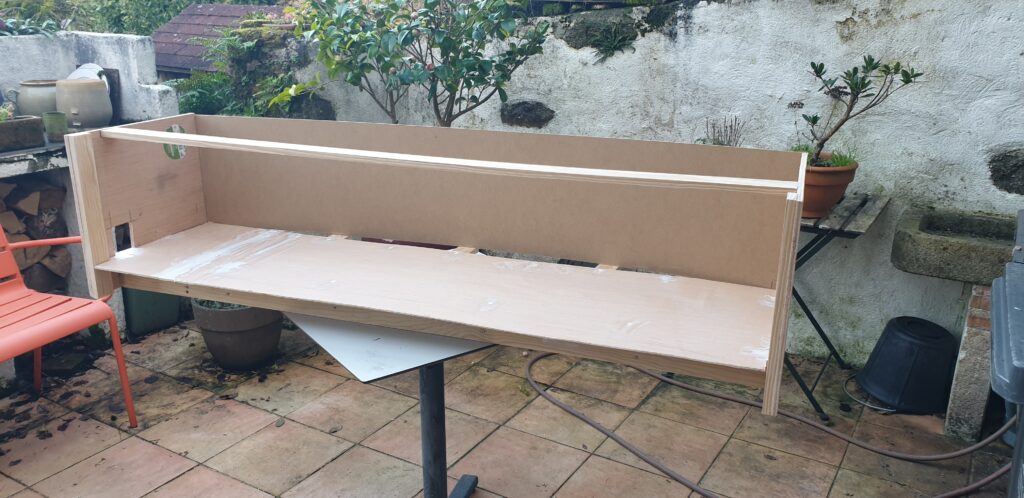

Les côtés du module sont réalisés en contreplaqué de 10 mm. Une entrée et une sortie de voie sont prévues afin de permettre une connexion vers des coulisses ferroviaires ou d’autres modules.

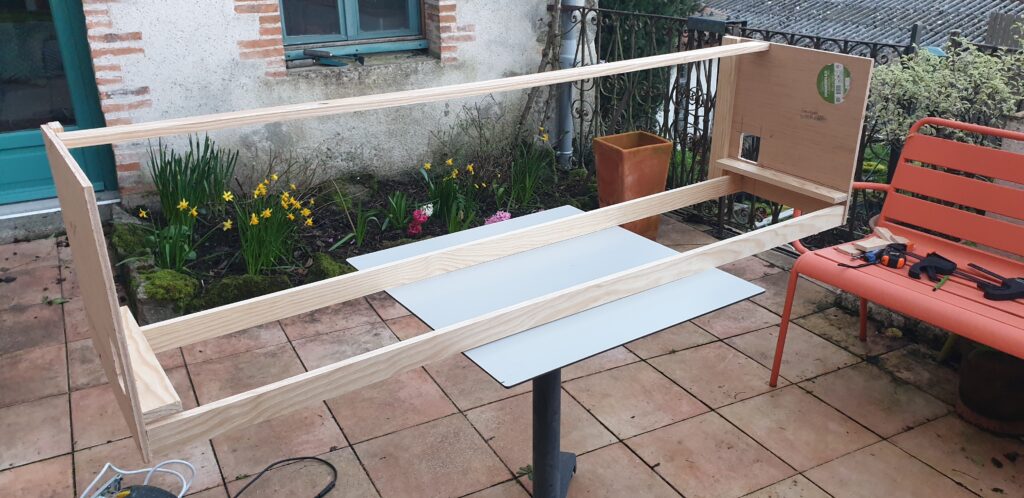

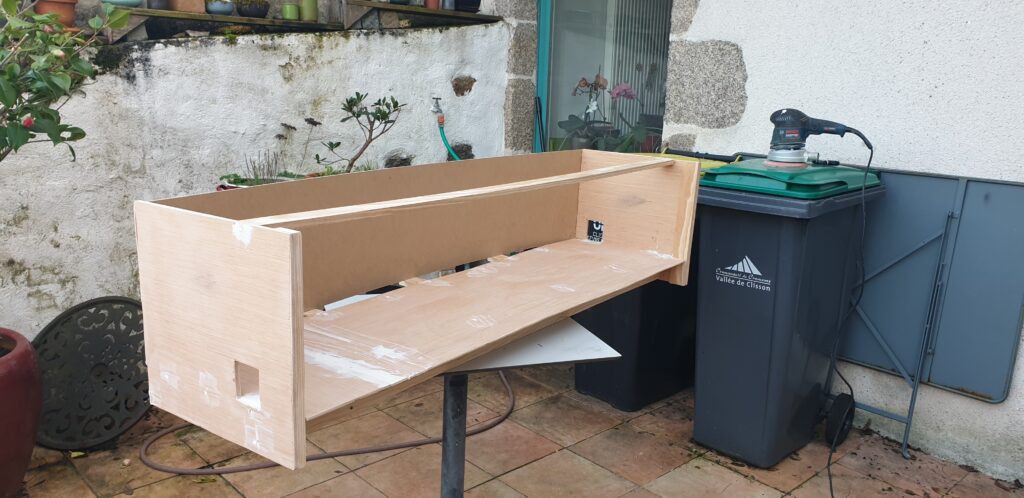

Un tasseau horizontal assure le support principal du plan de roulement, tandis qu’un tasseau vertical placé à l’avant sert de support de façade.
Les longerons et supports de voie

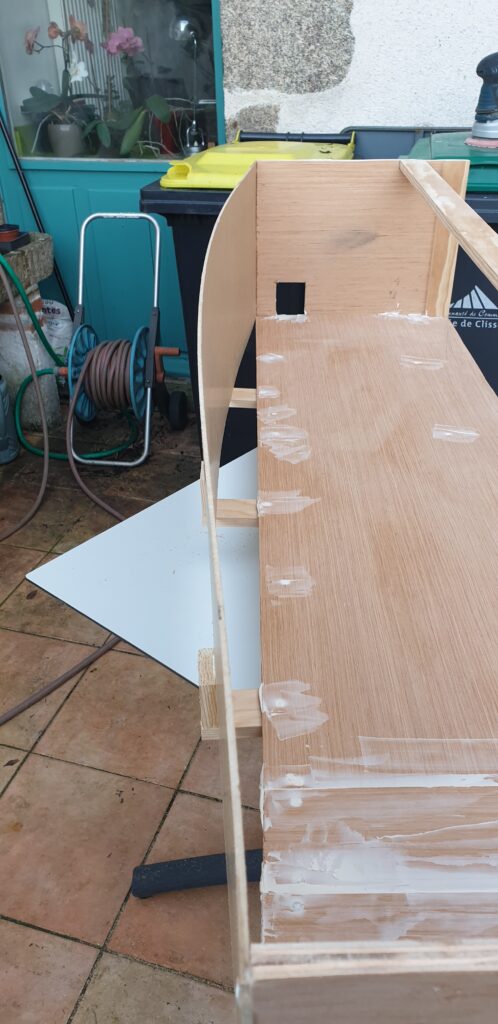

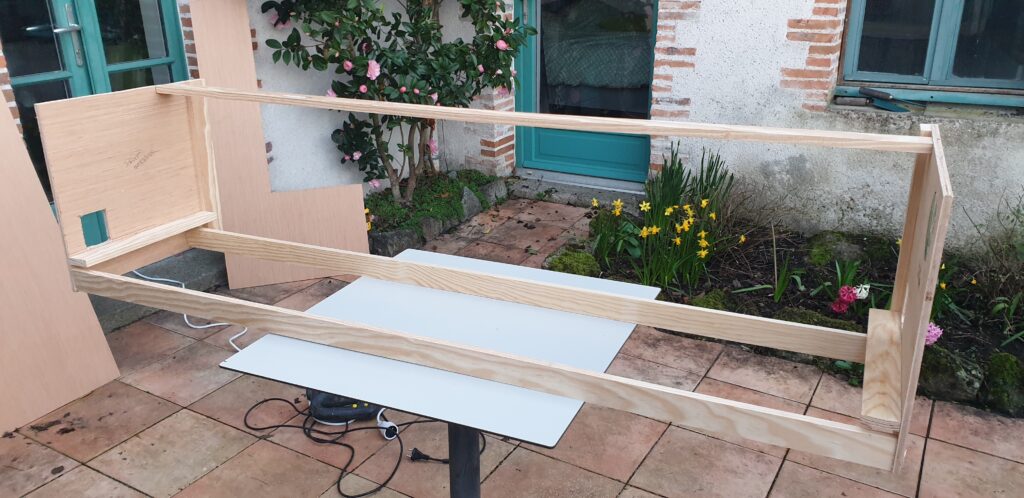

Trois longerons relient les deux côtés du module et garantissent la rigidité de l’ensemble. Cette conception permet d’obtenir une structure légère mais solide, parfaitement adaptée à un réseau ferroviaire miniature modulaire.

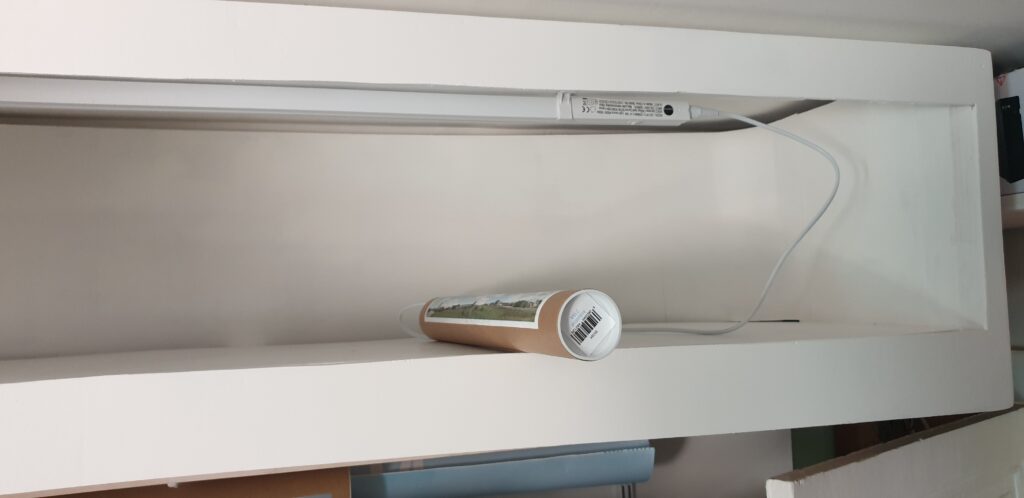

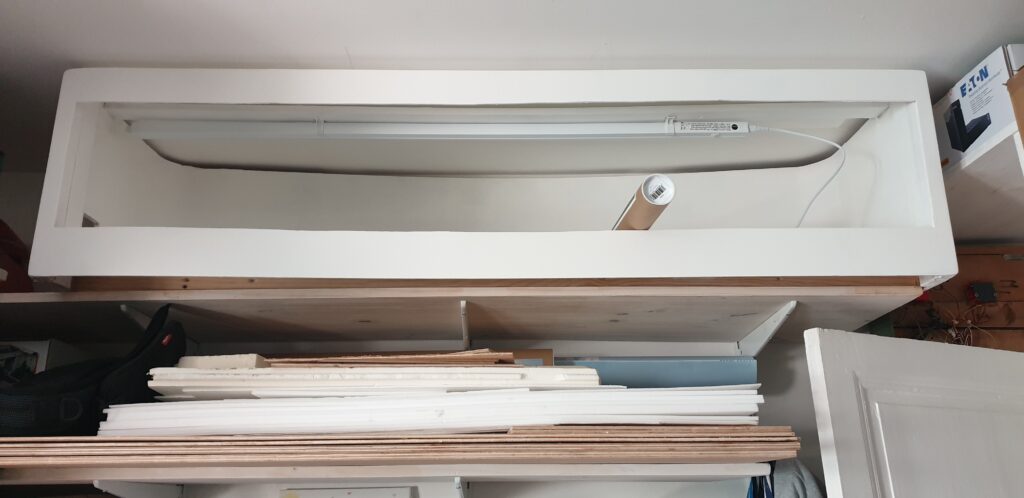

Le tasseau supérieur servira également de support pour une réglette LED de 900 mm destinée à l’éclairage du décor. Un éclairage intégré améliore considérablement la mise en valeur du réseau, aussi bien pour l’exploitation que pour la photographie ou la vidéo.
Plateforme de voie et décor

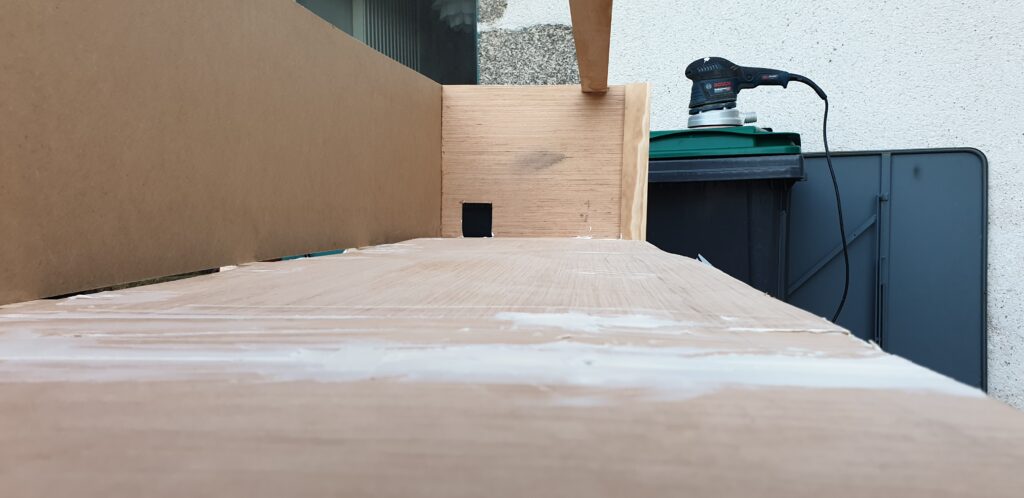

La plateforme destinée à recevoir les voies et le décor est réalisée en contreplaqué de 5 mm. Ce matériau offre un bon compromis entre rigidité, légèreté et facilité de découpe.
Le choix d’une faible épaisseur permet aussi de simplifier la création des reliefs et des différences de niveaux dans le décor industriel.
Fond de décor : profondeur visuelle et réalisme

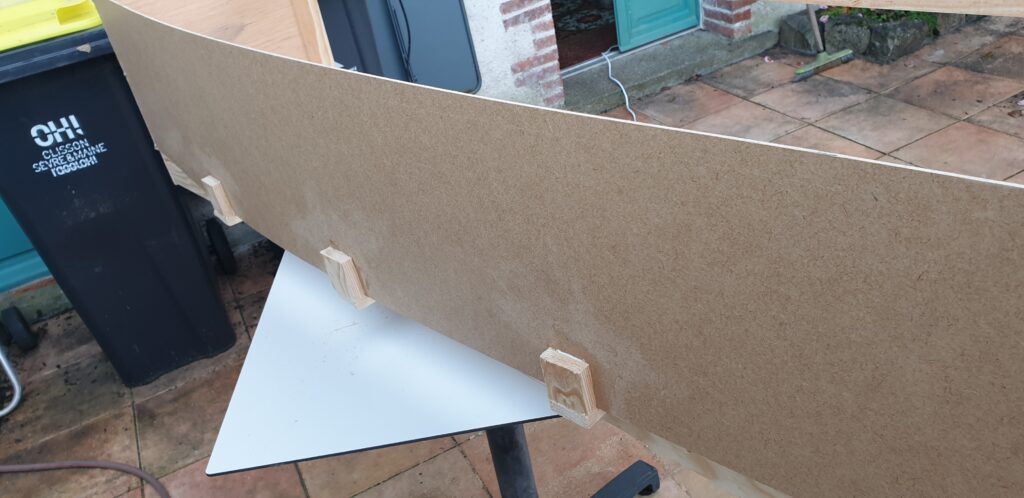

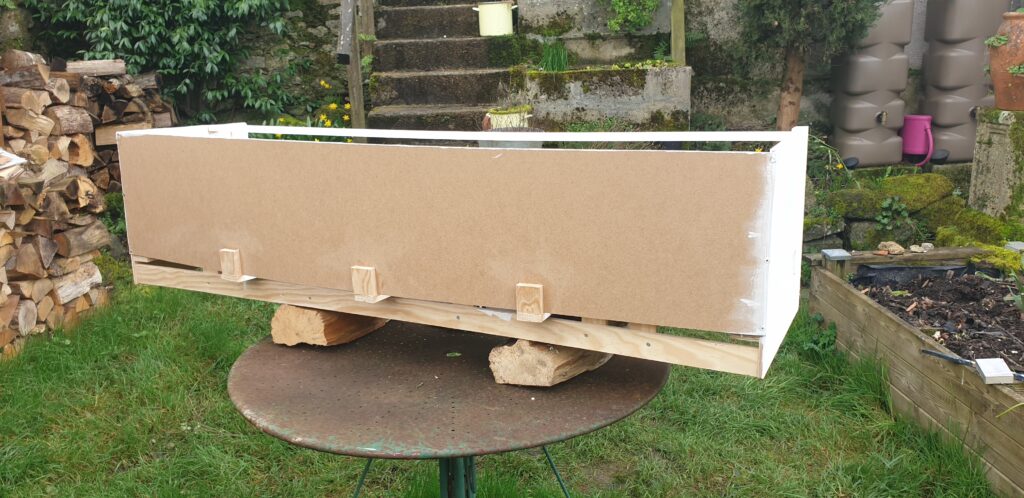

Le support du fond de décor est réalisé en médium de 5 mm cintré en courbe afin d’éviter les angles trop marqués et d’améliorer la perspective visuelle.
Point important : ce fond de décor n’empiète pas sur la surface exploitable du réseau. Dans un module compact, chaque centimètre disponible est précieux.
Les angles sont adoucis grâce au collage d’un papier épais, technique simple mais efficace pour obtenir une transition plus naturelle. Un fond de décor photographique sera ensuite installé à l’aide de colle à tapisserie afin de renforcer l’immersion.
Mise en peinture du module

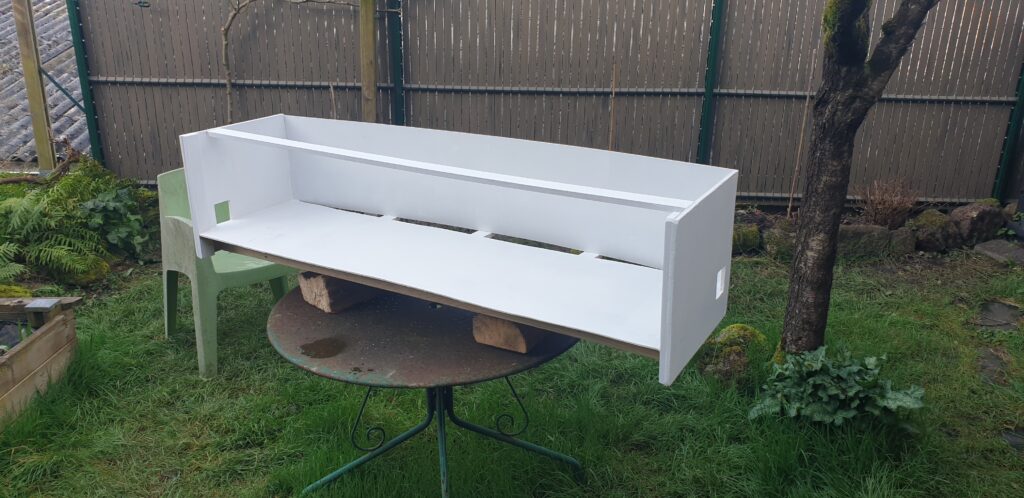

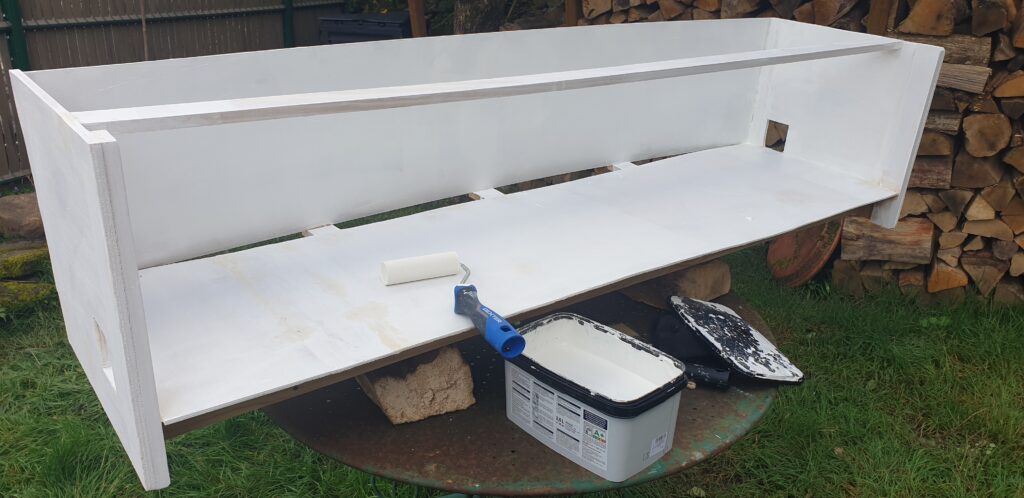

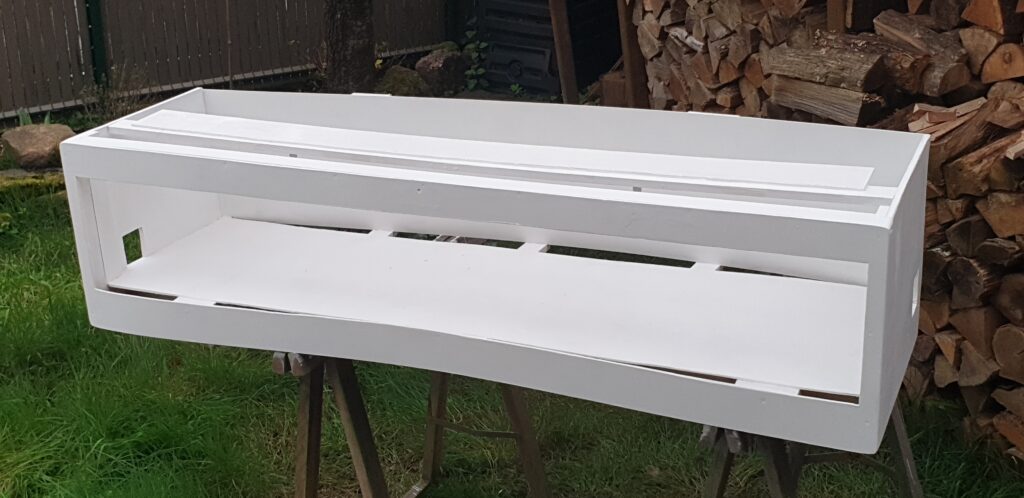

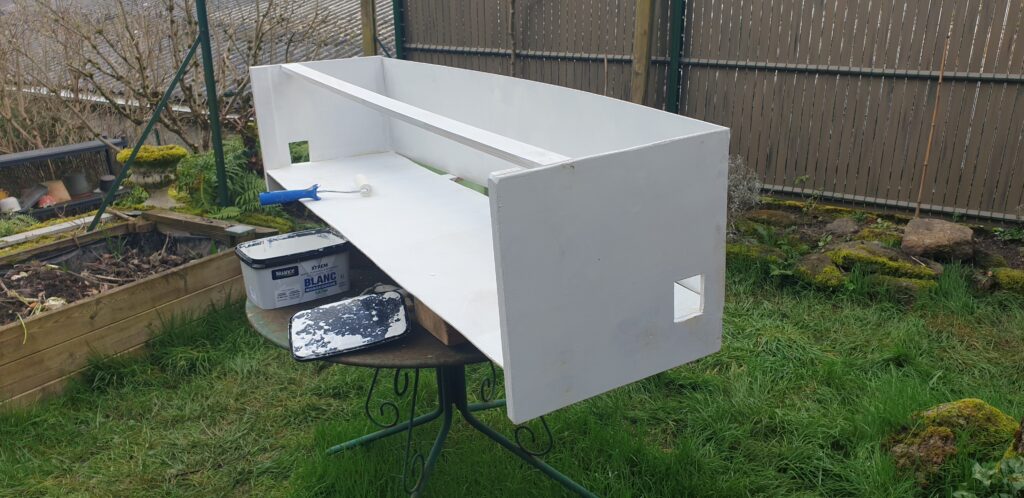

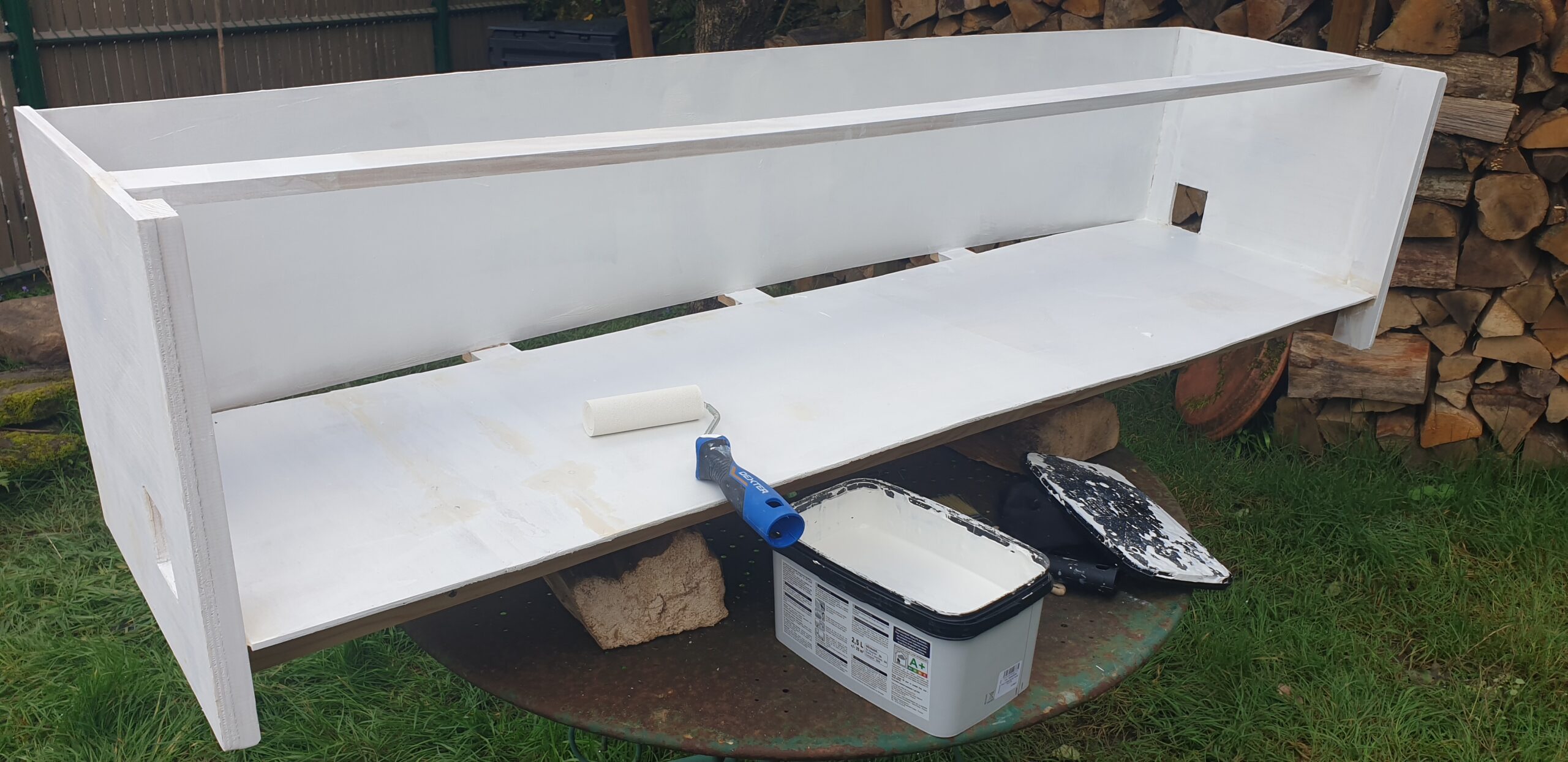

Afin de limiter les risques de déformation liés aux variations d’humidité, l’ensemble du module reçoit une couche de peinture acrylique blanche standard, y compris sur les parties non visibles.
Même si la température et l’hydrométrie de la pièce restent relativement stables, cette précaution améliore la durabilité du réseau miniature dans le temps.
Une façade pensée comme un écran de télévision

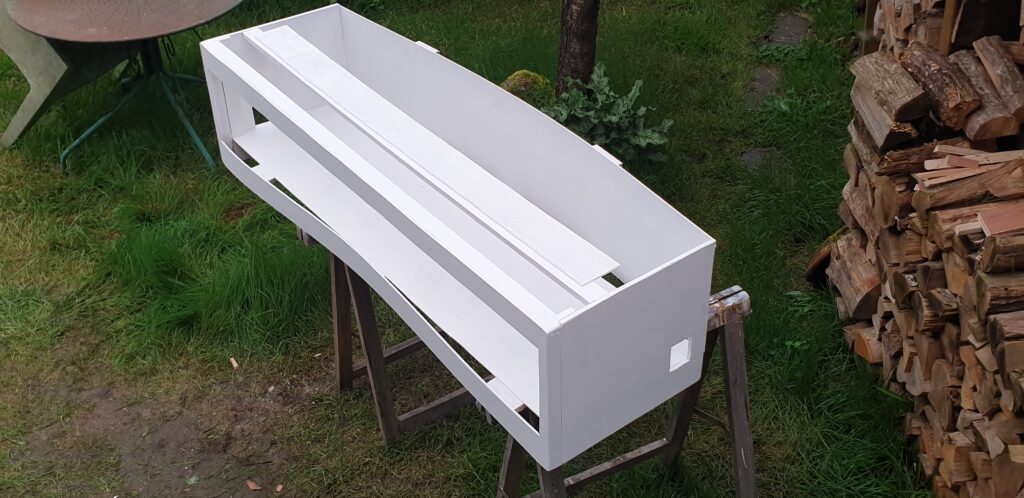

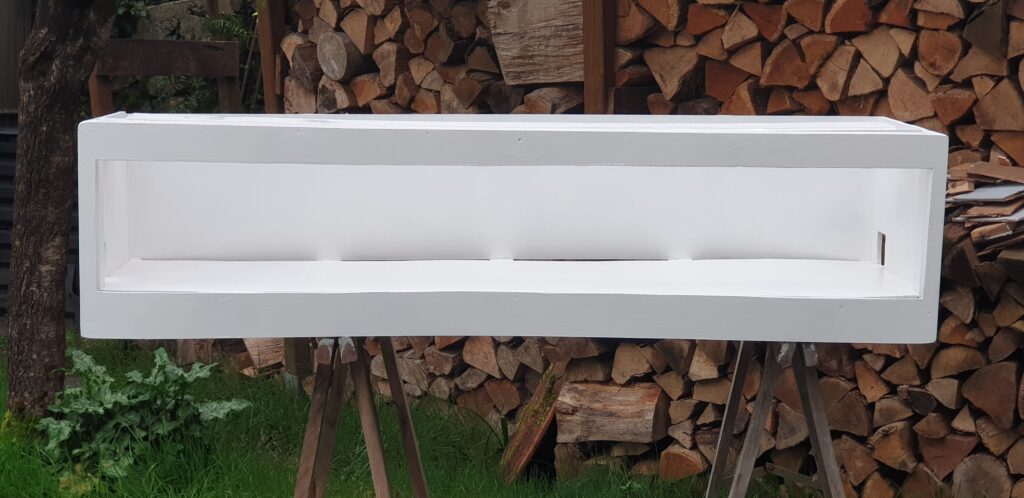

Une façade avant découpée dans du médium de 3 mm a également été installée. Cette façade agit comme un véritable cadre de présentation, un peu à la manière d’un écran de télévision.
Ce type de conception permet :
- de focaliser le regard sur le décor ;
- d’améliorer l’immersion ;
- de masquer les éléments techniques ;
- et d’obtenir un rendu plus professionnel lors des prises de vue photo ou vidéo.
Un réseau miniature optimisé pour les petits espaces
La place disponible étant limitée, le rangement a été pensé dès la conception du projet. Le module peut facilement être stocké entre deux sessions de travail sans encombrer la pièce.
Le rouleau destiné au fond de décor est désormais arrivé et une bonne partie du matériel nécessaire à la construction a également été réceptionnée.
Commande numérique et voie utilisée
Le réseau sera exploité en commande numérique grâce à une centrale Märklin.
Le choix de la voie s’est porté sur de la voie PECO code 100, aussi bien pour les rails que pour les aiguilles. Ce choix est principalement motivé par le stock déjà disponible, mais aussi par la robustesse et la fiabilité reconnues de ce matériel.
Conclusion : un projet de réseau industriel prometteur
Avec ses dimensions compactes, sa structure modulaire et son inspiration industrielle urbaine, ZONE 11 s’annonce comme un projet particulièrement intéressant à suivre.
L’objectif est de créer un réseau miniature réaliste, immersif et techniquement fiable, tout en restant compatible avec les contraintes d’espace d’un atelier domestique.
L’aventure ne fait que commencer.
Affaire à suivre !
