Pose de la voie H0e Code 80 : installation, peinture, câblage et premiers essais
La structure du réseau étant terminée, je passe désormais à la pose de la voie H0e en code 80. Une étape importante dans la construction du réseau miniature : rien de particulièrement complexe ici, même si le tracé comporte quelques belles courbes qui demandent un peu de précision.
Préparation du support avant la pose de la voie
Avant toute chose, il est important de bien repérer les futurs perçages destinés aux axes des moteurs d’aiguilles. Cette préparation évite les mauvaises surprises une fois la voie collée et ballastée.
Peinture du plateau en sombre
J’ai choisi de peindre intégralement le plateau en noir afin d’éviter de voir apparaître des zones blanches sous la voie ou entre les futurs éléments de décor.
Pour cela, j’utilise une peinture acrylique classique en tube achetée en magasin d’arts graphiques. Attention : il faut absolument éviter les peintures à base de solvants qui risqueraient de faire fondre le Dépron si vous utilisez ce matériau comme isolant phonique sous la voie.

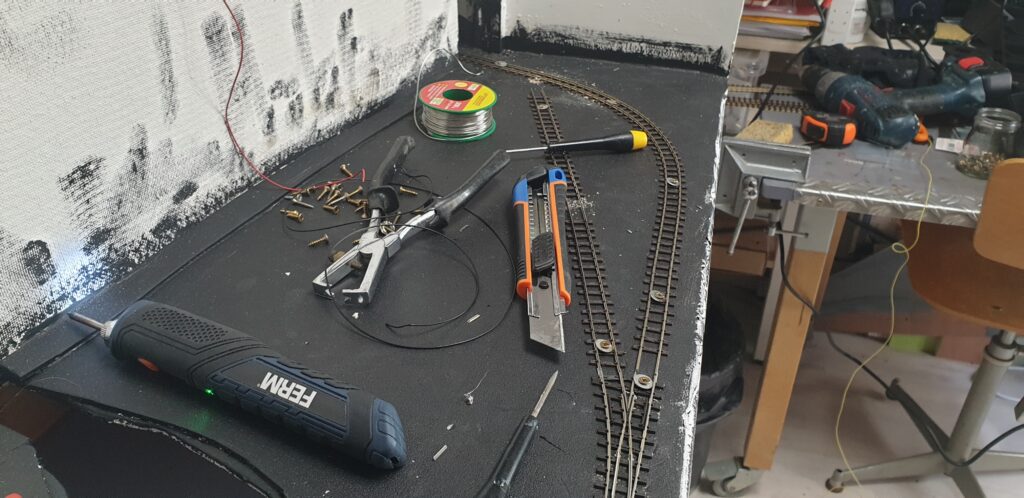

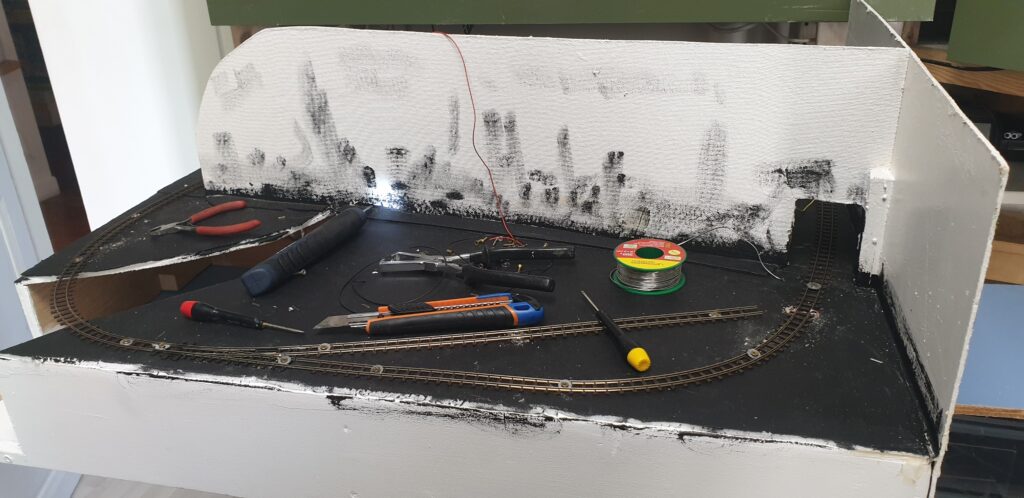

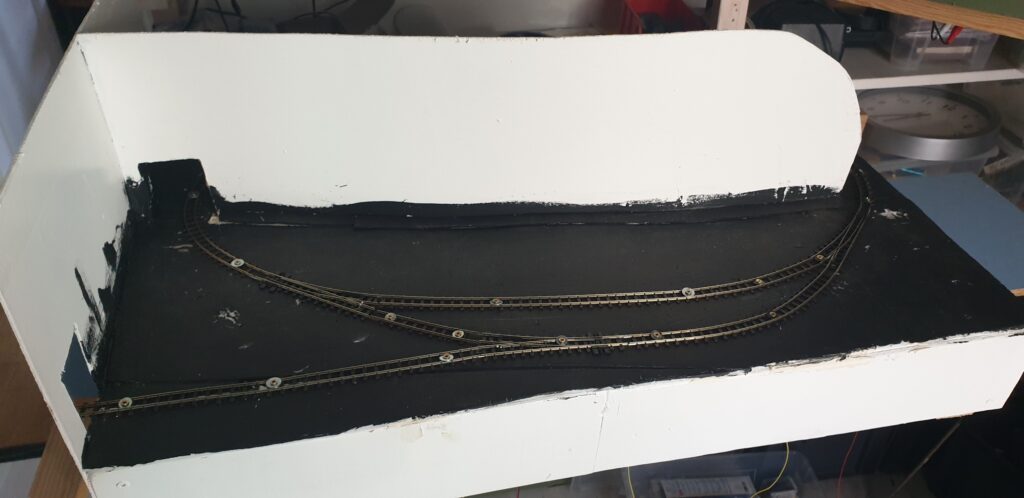

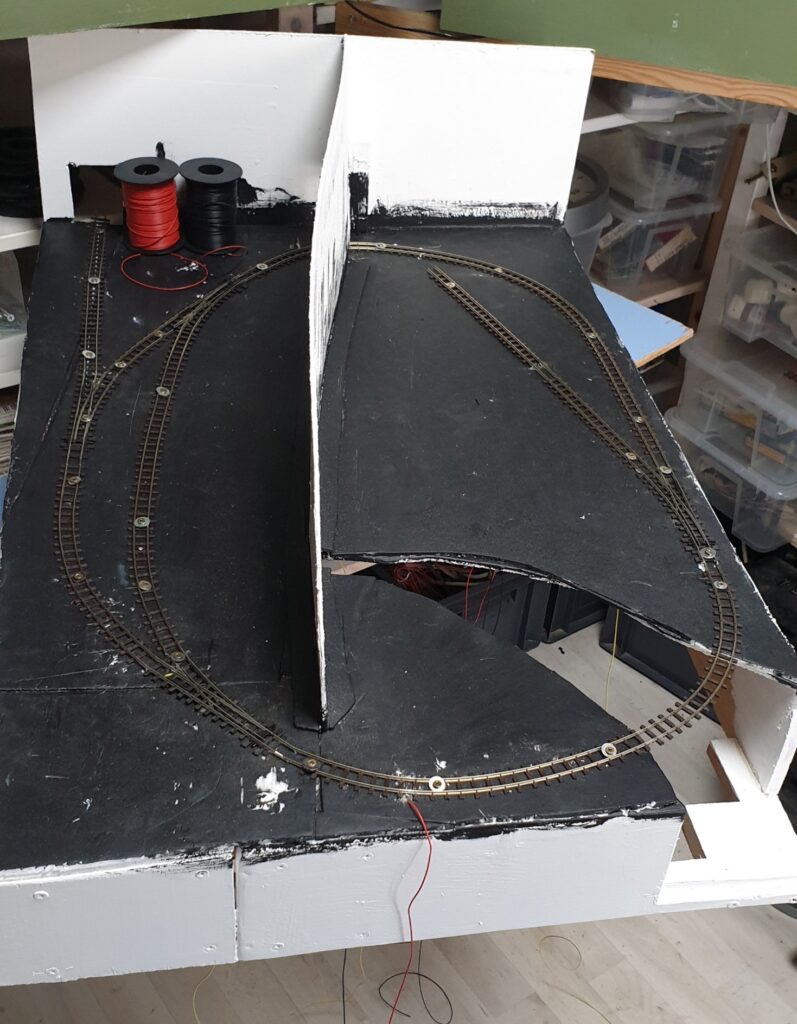

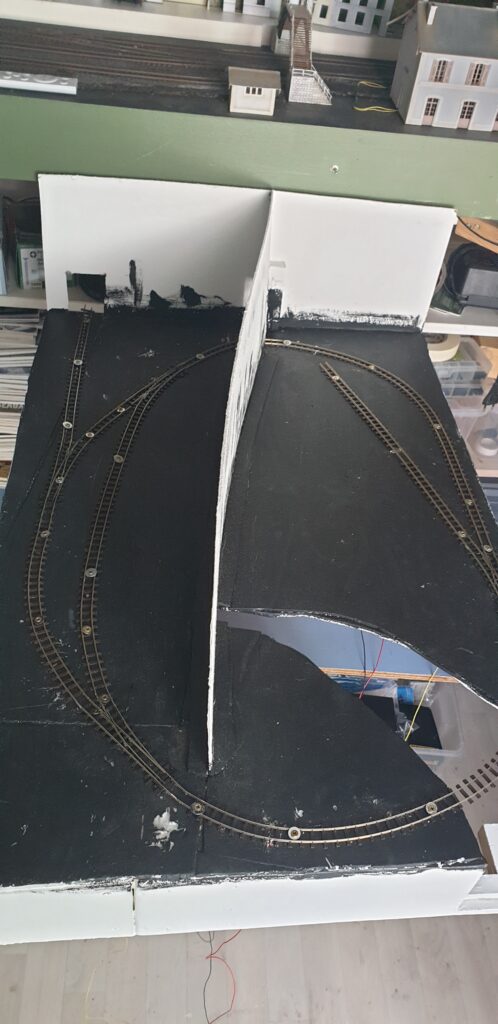

Pose de la voie H0e Code 80
La méthode reste simple mais efficace :
- repérage du tracé,
- marquage précis,
- collage à la colle blanche,
- maintien temporaire avec des vis et rondelles pendant le séchage.
Cette technique permet d’obtenir un maintien propre sans déformer la voie.

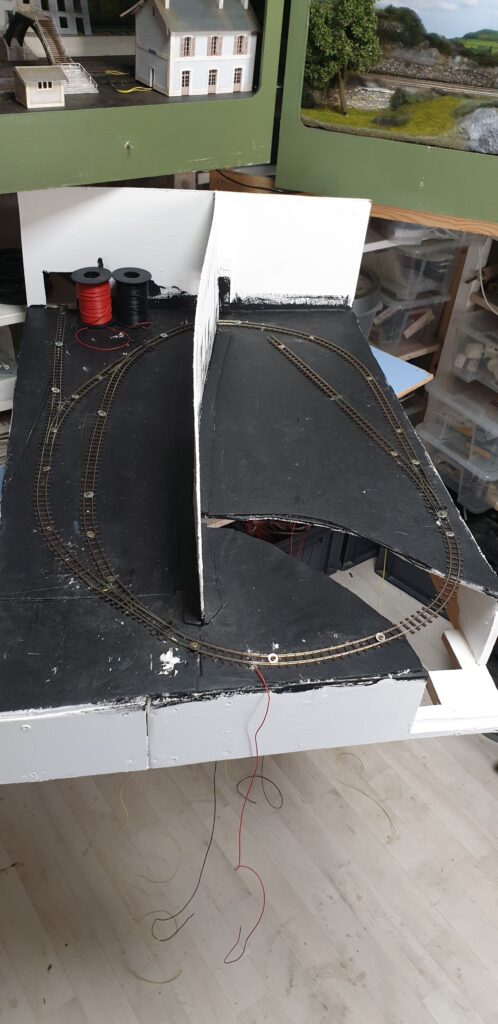

Câblage de la voie : attention aux polarités
Pendant la pose, il faut également penser au câblage électrique de la voie. Je respecte toujours le même code couleur :
- rouge pour le rail avant,
- noir pour le rail arrière.
Cela facilite énormément les recherches de panne et les interventions futures.
Il ne faut pas oublier non plus le câble destiné au cœur d’aiguille, indispensable pour assurer une bonne continuité électrique, notamment avec les petites locomotives H0e souvent sensibles aux micro-coupures.
Passage au-dessus de la future rivière
Un des rails traverse l’emplacement de la future rivière du réseau. Le traitement de cette zone sera réalisé plus tard, lors de la création du décor et du relief.
Premiers essais de circulation
Une fois la voie posée, je laisse sécher tranquillement avant de réaliser un câblage provisoire avec quelques pinces crocodiles.
Cela me permet de faire circuler les premières motrices H0e et de vérifier :
- la qualité de la pose,
- les raccordements électriques,
- le comportement des machines dans les courbes et aiguillages.
Les premiers essais sont toujours un moment particulièrement motivant dans la construction d’un réseau ferroviaire miniature !
Corrections et finitions
Rebouchage des défauts

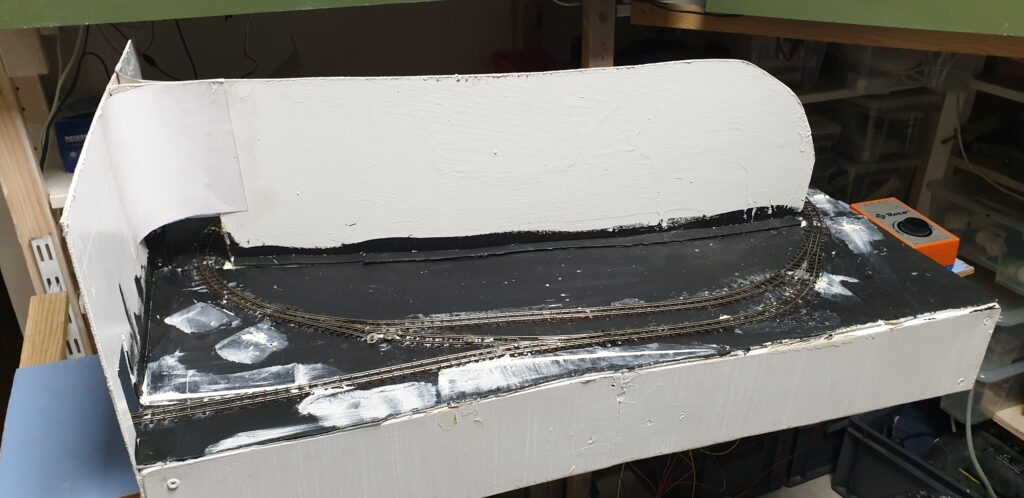

Quelques petits ratés et trous subsistent après la pose. Je les rebouche simplement avec un peu d’enduit avant de repasser une couche de peinture noire pour uniformiser l’ensemble.
Patine rapide de la voie

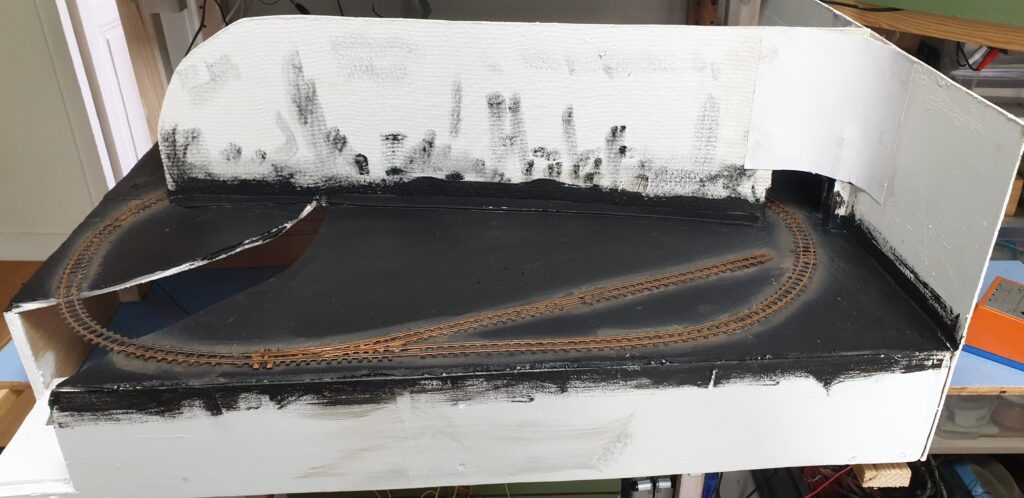

Pour casser l’aspect trop neuf de la voie, j’applique une première patine légère.
Patine à l’aérographe

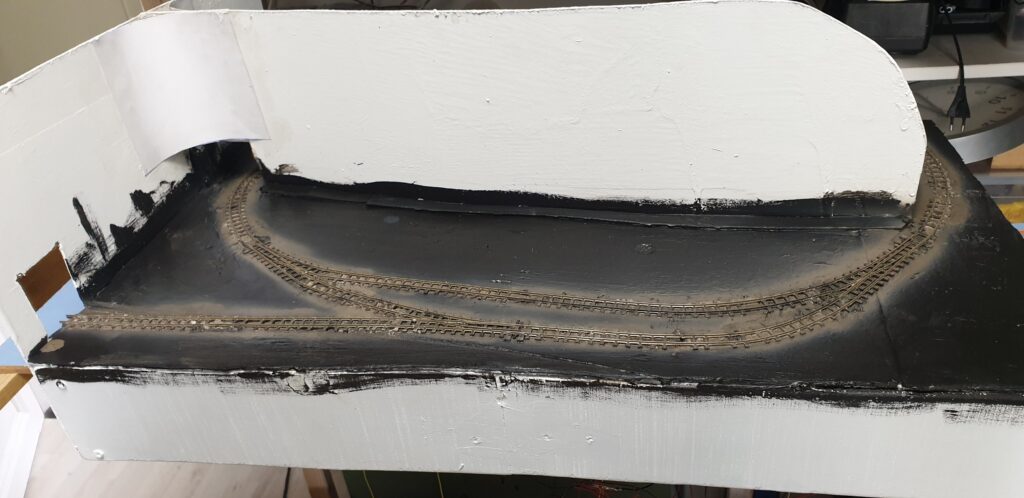

J’utilise un passage rapide à l’aérographe avec une teinte « brun traverse » de chez Décapod, idéale pour donner immédiatement un aspect plus réaliste.
Peinture des rails

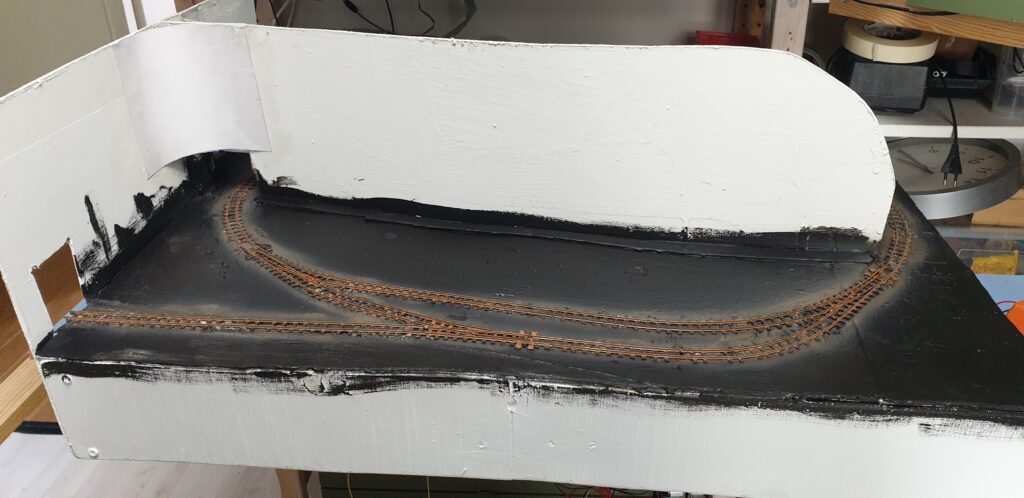

Les flancs des rails sont ensuite peints avec un stylo Posca marron référence 21. Une méthode rapide et pratique pour améliorer le rendu visuel sans sortir tout le matériel de peinture.

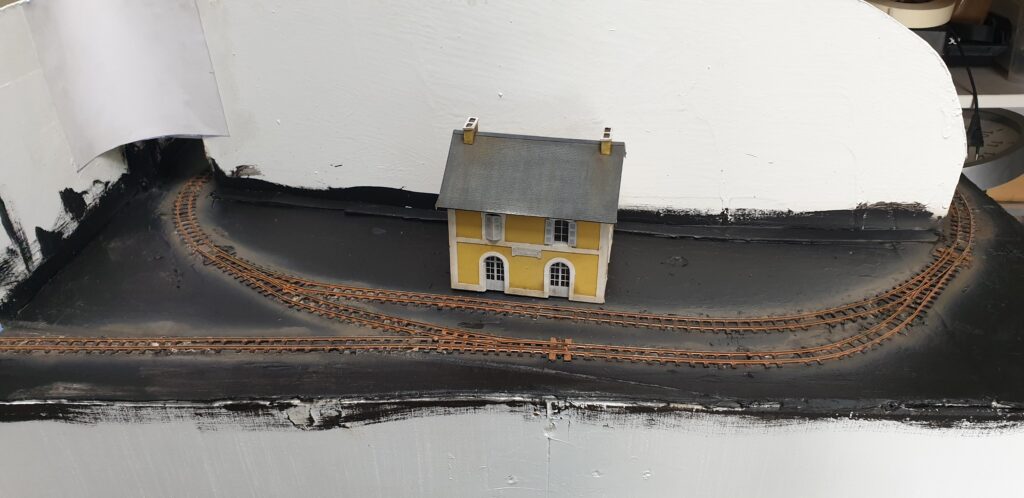

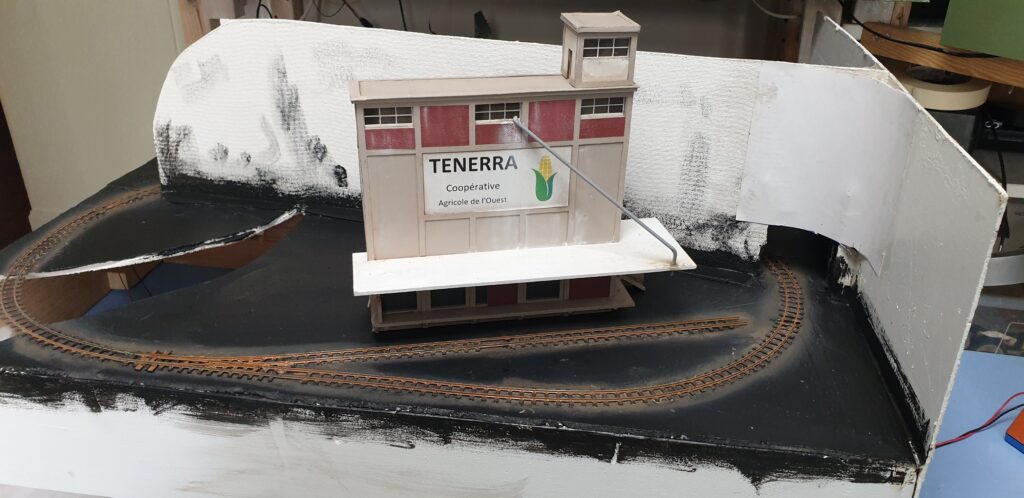

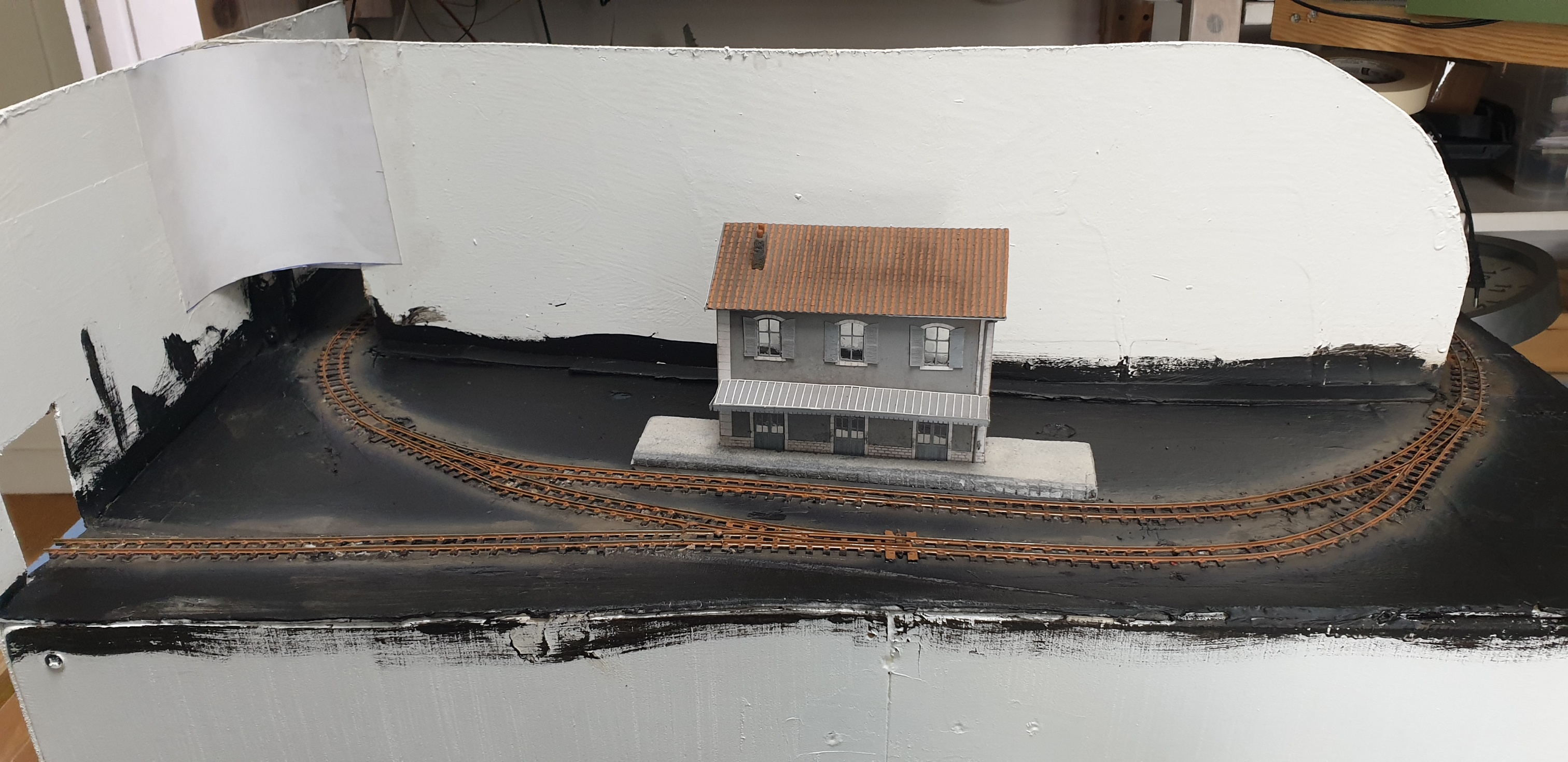

Mise en situation avec quelques bâtiments
J’en profite également pour faire quelques essais rapides avec certains bâtiments du réseau afin de commencer à visualiser l’ambiance générale et les volumes.
Prochaine étape : moteurs d’aiguilles et ballast
Il reste encore quelques traverses manquantes à combler et coller correctement. Ensuite viendra une étape importante : la pose des nombreux moteurs d’aiguilles avant de pouvoir attaquer le ballastage de la voie.
Nous verrons tout cela dans un prochain article !
Affaire à suivre…
Vos questions sont les bienvenues en commentaire ou via le formulaire de contact du site Le Train de Jules.
