TUTORIEL : Installation DLY Moteur 2

Partagez cet article.

Nouveau tutoriel sur letraindejules.fr pour la mise en place du moteur sous table DLY Moteur 2, moteur conçu et réalisé par Daniel Le Gall.

Si vous n’êtes pas très fort en électronique voici une solution simple à placer sur (sous) votre réseau.

Pour la démonstration, réalisation d’un mini réseau de 40 cm sur 10 comprenant une aiguille Electrofrog PECO Code 100 avec alimentation du cœur d’aiguille.

A la sortie du cœur d’aiguille, 2 éclisses isolantes. Les aiguilles électrofrog ont été préparées avant la pose comme décrit ICI dans un précédent tutoriel.

Pose d’un interrupteur connecté à la carte de commande DLY 440-8

Essais de fonctionnement au ralenti avec le locotracteur Moyse REE

Voici le moteur avec sa corde à piano (Commande de l’aiguille) et son câble d’alimentation relié à la carte électronique ci-dessous sur une des bornes M pour Moteur (M1 – M2 – …. M8).

La carte de commande permet de commander jusqu’à 8 Moteurs.

Elle est tout simplement (en bas à gauche) alimentée par un cordon secteur avec son transfo.

Les borniers bleus et verts servent au branchement des interrupteurs du TCO.

Bleu = Commun – Vert L1 = Moteur 1, L2 = Moteur 2…

Ci-dessous le moteur sous le réseau.

A main levée, le schéma de câblage du moteur, c’est plutôt simple…

Pour en savoir + Rendez-vous sur le site web de DLY Moteur pour avoir tous les détails de branchement du DLY Moteur 2.

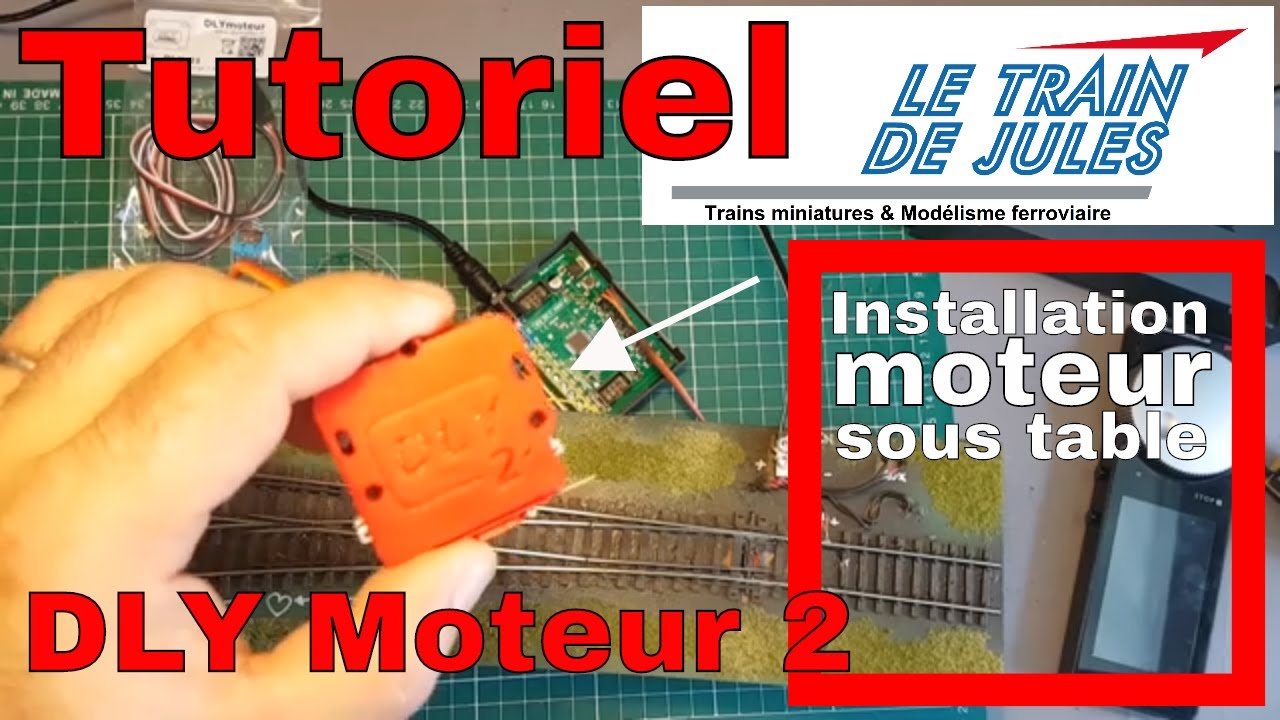

VIDEO 1 sur la chaine letraindejules.

La réalisation de la petite maquette, le fonctionnement du locotracteur et du DLY Moteur 2 .

VIDEO 2 sur la chaine letraindejules

Une première découverte des différents produits DLY Moteur avec Daniel Le Gall. Vidéo réalisée lors de TrainsMania.


Publié

dans

, , , ,

par

Étiquettes :

Commentaires

8 réponses à “TUTORIEL : Installation DLY Moteur 2”

  1. Avatar de GASPARD Philippe
    GASPARD Philippe

    Bonsoir Patrick
    Je viens de mettre en pratique la construction de la maquette pour me faire la main avant d’attaquer sur un réseau en attente les câblages me semble correct le moteur avec inverseur fonctionne par contre je voulais savoir comme pour l’instant j’ai raccordé tout cela à un transfo sur l’emplacement traction courant continu mais par peur de faire une bêtise je n’ai pas encore osé faire manœuvrer une motrice me faut -il un deuxième transfo pour séparer la traction des accessoires comme l’aiguillage ou laisser sur ce même transfo le câblage pour les voies et l’aiguille , merci encore pour toutes vos explications qui nous sont d’un grand recours on apprend plein de choses
    Cordialement
    Philippe

    1. Avatar de Patrick

      Philippe,
      MOTRICE ET VOIES sur la sortie TRAINS du transfo et AIGUILLE, ECLAIRAGE DES MAISONS… Sur sortie ACCSSOIRES.. Et ça fontionne 🙂
      Bonne suite.
      Patrick – letraindejules.fr

      1. Avatar de GASPARD Philippe
        GASPARD Philippe

        Bonjour Patrick
        Merci pour votre réponse , mais comme sur le croquis des différents câblages que vous avez réalisé je voyais les fils partir soit d’un transfo ou bien d’une centrale je pensais que sur cette maquette tout pouvait fonctionner en courant continu
        À bientôt
        Philippe

  2. Avatar de RALLET
    RALLET

    Bonjour PATRICK.
    Est ce que l’alimentation du coeurd’aiguille n’est prévue que dans le cas ou celle ci est pourvue d’un moteur d’aiguille, ou bien faut-il la polariser dans tous les cas.
    Bien à vous
    PH.R

    1. Avatar de Patrick

      Bonjour
      OUI – Dans tous les cas, moteur ou pas moteur !
      Tiens exemple d’une polarisation manuelle avec un cintre, réalisée sur mon premier réseau ! Bonne suite !
      Patrick – letraindejules.fr

  3. Avatar de GASPARD
    GASPARD

    Bonsoir Patrick j’ai terminé le câblage du micro réseau comme décrit sur votre Tutoriel par contre la draisine se met en mouvement mais n’arrive pas à passer la zone de la pointe de cœur pourtant le câblage me paraît correct ou bien les fils sur le moteur DLY sont inversés , quand pensez-vous ? l’ai fonctionne bien avec l’inverseur , là je reste dubitatif
    Bonne soirée
    Philippe

    1. Avatar de Patrick

      Bonsoir Philippe…
      Ah les mystères de l’électronique !!! il faut tester, faire, refaire et chercher… Et ça va marcher !
      Bonne suite et bon courage… Testez et verifiez votre câblage sur le moteur.
      Patrick – letraindejules.fr

  4. Avatar de JEAN-MICHEL MAILLOT
    JEAN-MICHEL MAILLOT

    A quand un tuto pour la programmation des DLY 420.
    j’ai acheté 4 module DLY 400-8 équipés de DLY 420, mais étant pas a l’aise avec la programmation
    un tuto sur le sujet serais le bien venu !!!
    J’ai bien lu la notice, mais selon les façons de procéder, j’ai du mal à voir la meilleur façon de procéder.
    je vous pose la question car M.Daniel LE GALL étant en vacances, je me demandais si vous connaissiez le sujet.
    Comme je vous suis au niveau de vos reportage et que ceux-ci sont très instructif, c’est le pourquoi je vous écrit ce message !!!
    merci pour votre compréhension et bonne continuation
    Cordialement
